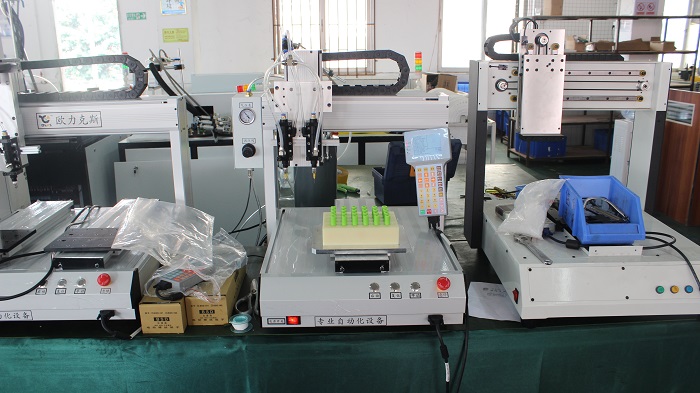

在信息化時代，電子行業是如今市場一塊最大的蛋糕，而芯片封裝一直是行業裏的一大難題。近幾年點膠機技術飛速發展，在精度方麵有所突破，那麽自動點膠機是如何給芯片封裝的？接下來人人天天日日夜夜狠狠干將會給你帶來最詳細的分析。

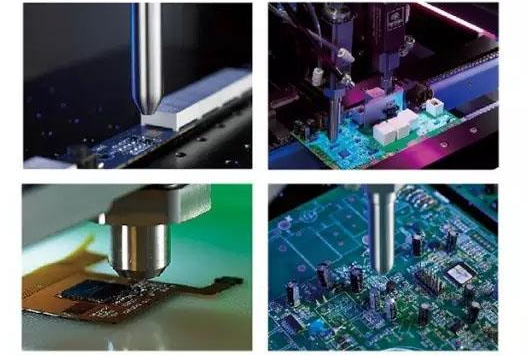

      首先我們從最外層的封裝開始吧，也就是所謂的表麵塗層。當芯片焊接好之後，我們可以通過自動點膠機給芯片和焊點之間塗覆一層粘度低、流動性強的膠水並且固化，，使芯片可以更好的防止外物的侵蝕和刺激，起到保護作用，延長芯片的使用壽命。

      第二底層填充。芯片在倒裝過程中固定麵積要比芯片麵積小，所以很難粘合。如果受到撞擊或者是發熱膨脹的情況，造成芯片裏麵的凸點斷裂，從而使芯片失去性能。針對這個問題，自動點膠機可以在芯片與基板的縫隙中注入機膠，然後固化，這樣就增加了芯片與基板的連接麵積，提高了結合強度、對凸點有很好的保護作用。

      第三也就是芯片的鍵合。為了防止電子元件從PCB表麵脫落或者是發生位移，我們可以用自動點膠機設備給PCB表麵點膠，然後將其放入烘箱中加熱固化，使電子元器件牢固的粘貼在PCB上。
